Mischvorrichtung mit Strömungsumkehrer
Kurzbeschreibung
Die vorgestellte Konfiguration ist derart spiralförmig gewunden, dass eine Verbesserung bei Strömungsmischungen und Wärmeübertragung erzielt werden kann.
Beschreibung/Hintergrund
Strömungsmischen ist ein wichtiger Bestandteil zahlreicher industrieller Verfahren und Anwendungen um, u.a., Flüssigkeiten im Durchfluss miteinander zu vermischen. Zum Einsatz kommende Wendelrohre verbessern durch helikale Windungen unter Nutzung von Zentrifugalkräften Mischung und Wärmeaustausch im Vergleich zu geraden Röhren. In komplexeren Rohrkonstruktionen, wie z.B. einem Coiled Flow Inverter (CFI), kann durch mehrere Strömungsänderungen eine weitere Mischverbesserung erzielt werden, was jedoch je nach Konstruktion Druckabfall, Komplexität und höhere Kosten in der Produktion nach sich ziehen kann.
Lösung

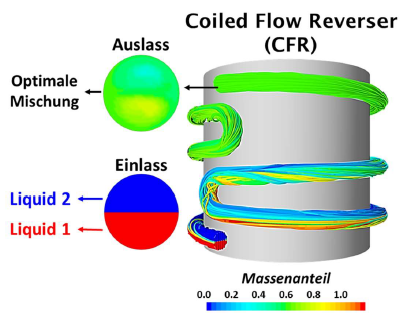

Durch eine neuartige spiralförmig gewundene Konfiguration wird eine signifikante Verbesserung bei Strömungsmischung und Wärmeübertragung erzielt. Im Coiled Flow Reverser (CFR) wird der Strömungsweg in jeder einzelnen oder maximal zwei Windungen verändert, wodurch mehrere Bereiche mit hoher Mischung entstehen. Der CFR kann als statischer Mischer, Wärmetauscher, in chemischen Reaktoren und allgemein in allen Prozessverstärkungen eingesetzt werden
